前言

内存优化是Android性能优化中非常重要且不可或缺的一环，理解掌握内存优化相关的原理、步骤和体系是成为一个优秀Android工程师所必要的的能力素质。本文就比较深入的探索谈论一下关于Android内存优化的相关问题。

本文大纲

  • JVM/Android内存管理机制
  • 内存问题相关原理以及相关工具使用
  • 内存优化问题解决方法论
  • 线上内存问题监控思路
  • 方法论总结

1、内存问题

因为java内存回收机制是自动的，这就导致比较Android内存的性能问题比较隐蔽，不易被察觉。往往一旦察觉了可能内存方面就出现大问题了（OOM），为了做到防患于未然，我们必须知道Android内存方面常见的问题。

1.1常见的内存问题

  • 内存抖动。GC频繁导致应用运行卡顿，甚至出现OOM导致应用Crash。
  • 内存泄露。造成不必要的内存占用，导致可用内存减少。
  • 内存溢出(OOM)。申请不到内存直接OOM。

2、内存管理机制

2.1 JVM内存管理机制

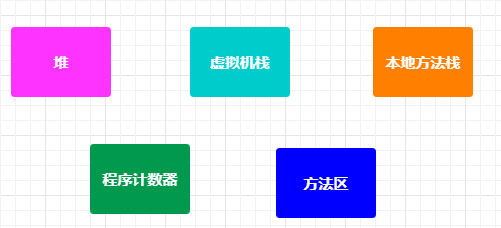

2.1.1、分区


  • 方法区: 在java的虚拟机中有一块专门用来存放已经加载的类信息、常量、静态变量以及方法代码的内存区域，叫做方法区;所有线程共享

  • 运行时常量： 常量池是方法区的一部分，主要用来存放常量（字面量）和类中的符号引用等信息。

  • 堆区:用于存放类的对象实例。所有线程共享。

  • 栈区：也叫java虚拟机栈，是由一个一个的栈帧组成的后进先出的栈式结构，栈桢中存放方法运行时产生的局部变量、方法出口等信息。当调用一个方法时，虚拟机栈中就会创建一个栈帧存放这些数据，当方法调用完成时，栈帧消失，如果方法中调用了其他方法，则继续在栈顶创建新的栈桢。线程独占。

对象大部分对象都会被分配在堆区，所以内存回收的重点就是在堆区。

2.1.2 如何判断一个对象是否应该被回收

（1）判断对象是否被回收
  • 引用计数法：计算引用的次数，但是会有问题比如A引用B,B引用C，C引用A。这个对象其实都没用了还不能被回收
  • GC可达性算法：直接或者间接被预先定义的GCRoot引用着的时候才判定为这个对象不应该被回收，避免循环引用的问题。
（2）常见的GCRoot
  • 处于活跃中的线程
  • 栈帧中的对象
  • 本地方法栈中的对象
  • 正在被用于同步的各种锁对象
  • JVM系统自身的对象，eg：系统类加载器。

2.1.3 内存回收算法

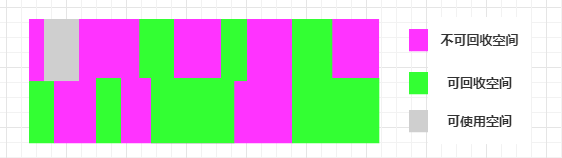

标记-清除算法：


  • 原理：如上图，对于“活”的对象，一定可以追溯到其存活在堆栈、静态存储区之中的引用。这个引用链条可能会穿过数个对象层次。
    • 第一阶段：从GC roots开始遍历所有的引用，对有活的对象进行标记标记为粉色。
    • 第二阶段：对堆进行遍历，把未标记的对象(绿色)进行清除。
  • 缺点：
    • 1、暂停整个应用（stop the world）；
    • 2、会产生内存碎片，如绿色被清楚变为灰色可使用空间，还是内存区域比较小产生内存碎片，不易被重新使用。

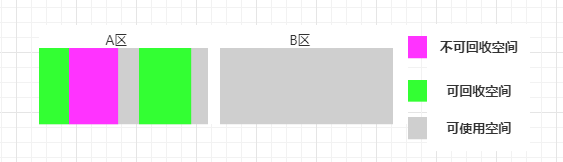

复制算法：


  • 原理：为了提升效率，把内存空间划分为2个相等A和B两片区域，每次只使用一个区域。垃圾回收时，遍历当前使用区域，把正在使用的对象复制到另外一个区域
  • 特点
    • 效率高一些（只会对1/2进行标记）
    • 避险内存碎片。
标记-整理算法
  • 原理：
    • 第一阶段标记活的对象。
    • 第二阶段把为标记的对象压缩到堆的其中一块，按顺序放。即将所有存活的对象都向一端移动，然后直接清除掉端边界以外的内存。
  • 特点：
    自带整理功能，这样不会产生大量不连续的内存空间
分代标记算法：

  • 如上图新生代朝生夕亡存活率低的情况采用复制算法。
    具体逻辑：

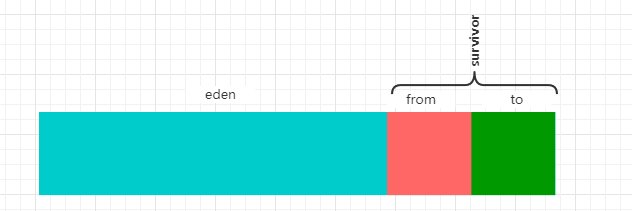

    • 年轻代分为了三部分：1个Eden区和2个Survivor区(分别叫From和To)
    • 每次新创建对象时，都会分配到Eden区，当Eden区没有足够的空间进行分配时，虚拟机将发起一次Minor GC 。
    • 这些对象经过第一次Minor GC后，如果仍然存活，将会被移到Survivor区“From”，在Minor GC开始时，对象只会存在于Eden区和名为“From”的Survivor区，Survivor区“To”是空的，然后开始进行GC，Eden区中所有存活的对象都会被复制到“To”，而在“From”区中，仍存活的对象会根据他们的年龄值来决定去向。
    • 年龄达到一定值(年龄阈值，可以通过-XX:MaxTenuringThreshold来设置，默认15)的对象会被移动到年老代中，没有达到阈值的对象会被复制到“To”区域。经过这次GC后，Eden区和From区已经被清空。这个时候，“From”和“To”会交换他们的角色，也就是新的“To”就是上次GC前的“From”，新的“From”就是上次GC前的“To”。
    • 不管怎样，都会保证名为“To”的Survivor区域是空的。Minor GC会一直重复这样的过程，直到“To”区被填满，“To”区被填满之后，会将所有此时还存活的对象移动到年老代中。
  • 老年代存活率高采用标记整理算法。

2.2、Android 内存管理机制

  • 应用可用内存是动态的分配的，使用的时候会向系统申请
  • 出现OOM的情况：
    • 1.确实不足（单个App的内存最大可用的）。
    • 2.当前系统确实没有内存空间，不单单是自己问题。
    • 3.可能是内存碎发。 out of Memory。
  • 回收算法
    • Dalvik是一种回收算法。
    • Art回收算法运行期可选择。（前台：标记清楚。后台：标记整理）
  • LowMemoryKiller。针对所有进程进行一次回收，根据进程优先级和回收收益。

3、探究解决内存问题

3.1、内存问题照妖镜

工欲善其事必先利其器，好用的内存分析工具还是很有必要滴，我们常用的工具主要是以下三种。

  • MemoryProfiler：这是AndroidStudio自带的一个内存分析工具。
    主要特点：
    • 图表展现形式很直观、而且也能查看具体堆栈内存信息。
    • 很适合线下初步分析、开发调试使用。
  • MAT(MemoryAnalyer)
    • java heap分析工具。
    • 自动分析预览，线下详细分析使用。
  • LeakCanery：内存泄露分析工具。
    • 线下开发调试使用。
    • 比较占内存，有产生OOM的风险。

3.2、内存泄露问题

3.2.1、什么是内存泄露

简而言之，本应该被回收的对象，没有被及时的回收就是内存泄露。

什么是本应该被回收的资源，就是上一章我们将的判断一个对象是否被回收惯常的就是通过GC可达性算法。结合实例说明一下，比如Activity被关闭了，这时候Activity这个对象通常情况下应该被回收，但是他会一些GCRoot直接或者间接的引用着导致不能被回收，这就产生了内存泄露。

内存泄露会带来严重的性能问题具体表现

  • 内存占用过高，申请到内存产生OOM。这里多说一句，OOM产生的原因不单单是因为内存的大小不够，准确的说应该是可用内存不足。举个例子，App可用内存为128M，当前已用内存110M，此时应用申请一个2M的内存空间也会产生OOM。其中原因之一：剩余的那18M内存是内存碎片导致申请不到连续的2M的内存空间就会产生OOM。另外一个原因：系统中已经没有18的内存空间能够给应用了也会产生OOM。
  • 内存不足，频繁GC导致应用卡顿。

3.2.2、揪出内存泄露元凶

为了方便说明先制造一次案发现场：

  • 代码比较简单，Activity的OnCreate()方法中，注册了一个本地广播。
//一个草率的注册容器
public class ContainerManager {
    private static List<DummyListener> dummyListenerList = new ArrayList<>();

    public static void registerListener(DummyListener listener) {
        dummyListenerList.add(listener);
    }

    public static void unregisterListener(DummyListener listener) {
        if (listener == null) return;
        dummyListenerList.remove(listener);
    }

    interface DummyListener {
        public void onAction();
    }
}

//一个草率的Activity
public class LeakActivity extends Activity implements ContainerManager.DummyListener {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_leak);
    }

    @Override
    protected void onStart() {
        super.onStart();
        ContainerManager.registerListener(this);
    }

    @Override
    protected void onStop() {
        super.onStop();
        ContainerManager.unregisterListener(this);
    }

    @Override
    public void onAction() {

    }
}
  • 连续打开关闭LeakActivity十次，点击MemoryProfiler中的GC按钮,然后强制GC,确保该及时GC。
分析原因
  • 这时候会看到MemoryProfiler的内存会有一个升高，且降不下来的情况。于是有个初步的判断，内存泄露。

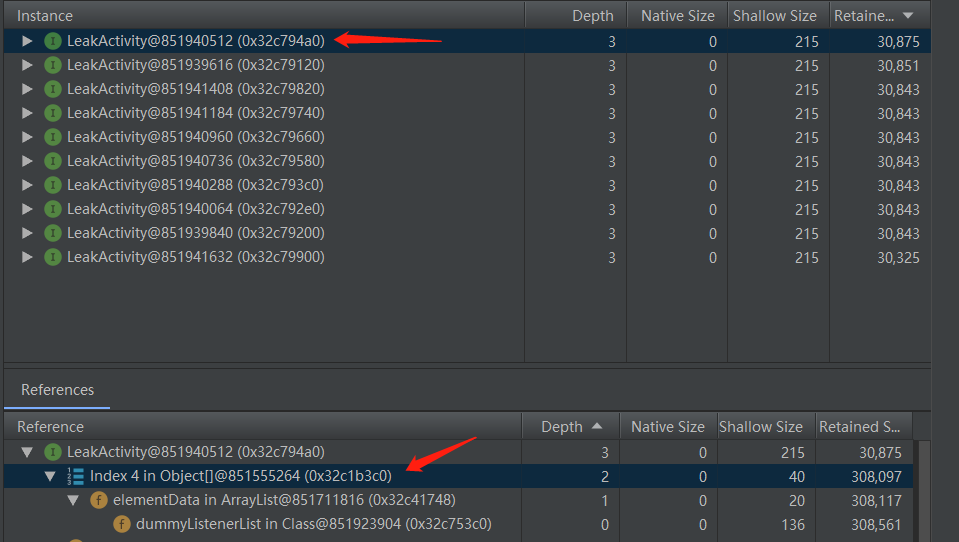

  • 在MemoryProfiler中具体查找分析原因，可以看到LeakActivity这个对象在内存中还存在着10,口怕 -_—!!


  • 使用MemoryProflier工具能查看具体的内存回收和分配情况如下图，然后查看调用栈能找到相应的对象。能看到使我们在dummyListenerList中持有引用着 。


3.2.3、 解决内存泄露

上面我们已经比较清楚的知道，什么情况下对象不会被回收，就是通过可达性计数算法，得出这个对象还被引用着的时候。我们看到这个LeakActivity对象被dummyListenerList中引用着呢。解决方案比较明显其中之一就是可以再onStop()方法中把对象从dummyListenerList中移除。

其实Android中大部分的内存泄露问题，都出现在Activity或者Fragment上。

  • 或者被线程引用着，线程是一种GCRoot。
  • 有长生命周期的对象持有短声明周期的对象，如ApplicationContext引用着Activity会导致Activity不能被及时回收。
  • 静态变量引用着的对象，会被长时间的引用着不能被及时回收。

总之就是，应该被回收的对象，被直接或者间接的被GCRoot引用着，不能回收导致内存泄露，我们就要在这些地方多加注意，防止内存泄露。

另外作为补充，大家熟悉Glide的话，会知道Glide会感知在Activity/Fragment生命周期做相应处理，来解决Activity/Fragment内存泄露的问题。这个思路在很多熟悉的框架中都有运用，想了解其内部原理的话可以异步我的另一篇文章 横向对比Jetpack、RxJava、Glide框架中对组件生命周期Lifecycle感知原理

3.3、内存抖动问题

3.3.1 什么是内存抖动

内存抖动是一种表现，内存在很短的时间内频繁的分配内存，回收内存。

  • 原因：内存频繁分配和回收，短时间内创建对象，释放对象。
  • 后果: 后果也很严重，短时间内存创建大量对象回收不及时OOm；频繁GC，占用CPU调度致使应用卡顿。

3.3.1、排查内存抖动

参照上面内存泄露的问题。

  • 使用MemoryProfiler进行初步的排查，直观查问出现的问题，查看内存分配的情况。
  • 录制一段查看新增的对象，跟踪排查问题。
  • 然后查看调用栈系统的排查出问题。

3.3.3、解决内存抖动

在循环逻辑和被频繁调用的地方容易产生内存抖动。

  • 可以采用池化技术，重复利用对象，避免对象频繁被回收创建，这一思想在好多地方都被用到，图片加载库Glide中会缓存一部分Bitmap。广泛意义上讲线程池也是一种池化技术，顺便打波广告，即将发布一篇关于Thread的长文，敬请期待。
  • 内存抖动的也可能是因为内存空间确实不足，导致内存频繁GC。这时候就要排查控制珍惜内存的使用。

4、线上内存监控方案。

内存问题主要是内存泄漏问题，内存泄漏问题最终会导致内存溢出。所以我们重点关注的就是线上内存泄漏问题。而常规的内存泄漏监控都是线下方案，在线上难以实施。

方案1.

思路

  • 在特定场景下，比如当内存占用超过单个APP可用内存的80%、检测到内存泄漏时，抓取一次内存快照存在问题。
  • 在合适的时机将dump文件传到服务器，因为dump文件比较大，不要在应用出于前台的时候上传。
  • 使用MAT对其进行分析。

问题：

  • 文件会比较大，和对象数量直接正相关。需要考虑dump文件裁剪。
  • 上传失败的问题比较严重
  • 分析比较困难，可能会存在多个dump文件。

方案2.

思路 ：

  • 将LeakCanary带到线上，在怀疑点使用LeakCanary进行监控，
  • 监控到问题的时候，上报相关信息。

问题：

  • （1）需要人工寻找怀疑点，容错性低，监控不全面
  • （2）LeakCanery分析性能比较低，内存占用比较高，存在LeakCanary本身发生OOM的风险

方案3.

思路
定制LeakCanay
LeakCanary分为监控组件和分析组件。

  • 使用LeakCanary的监控组件，自动寻找怀疑点，寻找大对象。
  • 针对分析组件的分析行为占用内存大的问题，只对大对象进行分析，大对象往往是内存泄漏的元凶，从而解决分析性能低的问题。

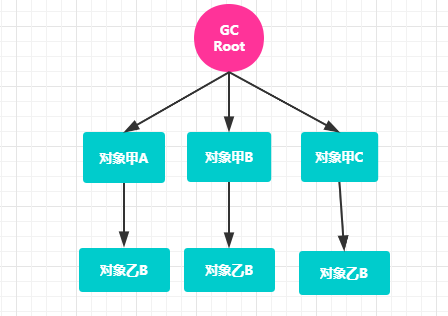

  • 针对LeakCanary可能会发生OOM问题。解决方案对HPROF文件进行裁剪，分析的时候，不把堆栈信息全部加载到内存，只把相应同一种类型的对象只记录数量和占用内存的情况记录下来（如上图）我们只记录这条GC链路上对象甲乙的数量和内存占用，而不是对象甲A、甲B对记录分析，从而降低其内存占用。

综合方案

  • 监控记录App占用内存情况，重点模块的内存占用情况。
  • 整体GC次数，重点模块GC次数，GC耗费时间。
  • 对LeakCanary改造带到线上。当然关于HPROF文件的裁剪要找到准确性和效率的平衡，对在在客户段分析失败的情况以回传裁剪过的dump文件作为补充。

5、内存优化方法论

1、优先优化，方便简单见效快。

  • 内存泄露， 内存抖动，结合工具容易排查和解决
  • bitmap，bitmap是占用内存大户结合成熟的图片加载库，同时比较深入的理解其内部机制和原理。

2、 体系化建设

  • 保护劳动果实，比如，制作性能自查表跟同时共享，使用Hook手段持续监测性能情况。
  • 线上性能问题监控。

3、一些细节

  • 将App注册为largeHeap，申请更多的内存。
  • App内系统组件都有onTrimMemory() onLowMemory()回调方法，要跟根据不同的等级（TRIM_MEMORY_RUNNING_MODERATE、TRIM_MEMORY_RUNNING_LOW、TRIM_MEMORY_RUNNING_CRITICAL）采取不同的操作释放内存资源。
  • 优化集合使用，使用Android中占用内存更小的ArrayMap等。
  • 谨慎使用SharedPreference，SharedPreference在初始化的时候被将数据都加入到内存中，如果SP存的数据较大会持续的占用内存。
  • 谨慎使用外部库，没有经过大规模验证，质量低不可控；不要引用同质化的框架触发类加载之后也会占内存啊！
  • 针对Bitmap这种内存大户可以使用ARTHook方案检测是否使用合理，如Bitmap尺寸是否超过了ImageView的显示尺寸。
