Android 流畅性三板斧之卡顿监控
Android 流畅性监控的三板斧，帧率的监控、卡顿监控、ANR 的监控。之所以讲这三者放在一起是他们的联系比较密切。帧率的下降往往伴随着有卡顿，【过分卡顿】往往就会产生 ANR。
严谨的讲，帧率下降不一定会有卡顿（这里对卡顿是从技术角度定义在主线程执行了耗时任务），卡顿产生的原因还有其他因素导致，比如系统负载、CPU 繁忙等。
【过分的卡顿】也不一定产生 ANR，卡顿但未触发 ANR 产生的条件就不会产生 ANR。关于 ANR 的详细内容我们放在三板斧系列文章的第三篇。
温馨提示，本文涉及的实现的代码以上传至 github https://github.com/drummor/GetHandsDirty，结合代码食用更佳
1 WatchDog 方案
1.1 基本原理
思路:
开启一个子线程不断往主线程 Looper 发消息。这个消息内就是修改我们重置一个值。子线程任务间隔一段时间 check 消息是否被处理，如果没有被处理，则认为主线程出现了卡顿情况。
代码:
final Runnable _ticker = new Runnable() {
@Override public void run() {
_tick = 0;
_reported = false;
}
};
@Override
public void run() {
setName("|ANR-WatchDog|");
long interval = _timeoutInterval;
while (!isInterrupted()) {
boolean needPost = _tick == 0;
_tick += interval;
if (needPost) {
_uiHandler.post(_ticker);
}
try {
Thread.sleep(interval);
} catch (InterruptedException e) {
_interruptionListener.onInterrupted(e);
return ;
}
if (_tick != 0 && !_reported) {
//认为发生了卡顿
}
}
1.2 方案存在的问题
1.2.1 问题 1
不断的往 message 轮训，对性能和功耗有损伤，不够优雅；同时设置的 IdelHandler 任务永远得不到执行。
1.2.2 问题 2

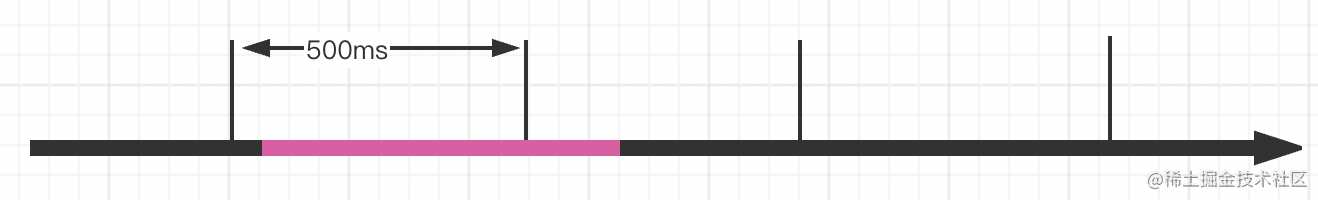

上面这个问题还好，更严重的问题是漏报。如下图所示。
-
500ms 检测一次有一个耗时 600ms 的任务，执行执行的开始是在检测第一个检测周期的第 150ms 处结束。在第一个周期的 0-50m 和第二个周期的 150-500ms 都有一段不卡顿的时间，这段时间检测消息能够被处理掉。那么该耗时任务能被检测到的概率会只有有 20%。
只有当卡顿时间大于两倍的轮训间隔，卡顿才能完整的被检测到。
-
甚至我们可以计算出一个漏报概率公式。
x/a -1(代表卡顿时间，a 代表轮训时间)。也就是说如果我们要检测一个 500ms 的卡顿，轮训间隔时间要小于等于 250ms。 -
利用这种方式用来检测 ANR 也有很多弊端和不科学之处，这点我们在三板斧的第三篇文章里讲。
2 AndroidPerformanceMonitor 方案
2.1 基本原理
能查到到的最早的方案来源于开源：AndroidPerformanceMonitor（BlockCanary）其核心的原理在
#Looper
private static boolean loopOnce(final Looper me,..) {
Message msg = me.mQueue.next(); // might block
final Printer logging = me.mLogging;
if (logging != null) {
logging.println(">>>>> Dispatching to " + msg.target + " "
+ msg.callback + ": " + msg.what);
}
...
msg.target.dispatchMessage(msg);
...
if (logging != null) {
logging.println("<<<<< Finished to " + msg.target + " " + msg.callback);
}
...
msg.recycleUnchecked();
return true;
}
Looper 在分发执行每个 Message 前后都会打印调用logging打印日志，且可喜的是我们设置该logging。依次可以计算出主线程的任务执行的耗时，超出【阈值】就认为出现了卡顿，进而收集信息。
我们在三板斧的第一篇里 hook Choreographer 方案监控帧率方案里也使用了这一手段。
另外，Android api10 以上 Looper 里添加了Observer,通过这一 api 我们也可以监控Message 的调度耗时。只不过该 api 是@hide 的我们需要通过元反射的方式处理，对此这里不再展开。
2.2 方案监控盲区
该方案我们能监控到大部分的主线程耗时方法，还有少数的执行任务监控不到。
- idleHandler 的耗时监控不到
- native 层面发起的主线程任务监控不到。在 java 层面上我们拿到的堆栈是从 MessageQueue.java 的
nativePollOnce(ptr, nextPollTimeoutMillis)处发起，对应的 native 层面会执行然后回到 java 层，如 inputEvent 事件。 - SyncBarrier 泄漏问题导致的耗时。Looper 中 post 的一个 SyncBarrier，此后 MessageQueue 里会跳过同步消息，只执行异步消息。当本该 remove 掉的 SyncBarrier 没被 remvoe 掉的时候，同步消息永远得不到执行造成同步消息等待耗时。
下面我们展开针对这三个问题的解决方案。
3 进化完善方案
针对 AndroidPerformanceMonitor 监控的三个主要盲区，一一补充完善方案。
3.1 idleHandler 耗时监控
#Looper
public static void loop() {
for (;;) {
Message msg = queue.next(); //内部可能处理了IdleHandler
...
final Printer logging = me.mLogging;
if (logging != null) {
logging.println(">>>>> Dispatching to " + msg.target + " " +
msg.callback + ": " + msg.what);
}
...
msg.target.dispatchMessage(msg);
...
if (logging != null) {
logging.println("<<<<< Finished to " + msg.target + " " + msg.callback);
}
}
# MessageQueue
Message next() {
int pendingIdleHandlerCount = -1; // -1 only during first iteration
int nextPollTimeoutMillis = 0;
for (; ; ) {
nativePollOnce(ptr, nextPollTimeoutMillis);
...//取出message
for (int i = 0; i < pendingIdleHandlerCount; i++) {
//处理idleHandler
final IdleHandler idler = mPendingIdleHandlers[i];
mPendingIdleHandlers[i] = null;
boolean keep = false;
keep = idler.queueIdle();
synchronized (this) {
mIdleHandlers.remove(idler);
}
}
}
}
}
如上代码，IdleHandler 处理是在 MessageQueue 里的 next 方法里。我们使用 Looper 的 printer 方案是监控不到的。
针对这个问题的解决方案，反射设置 MessagQuueue 的private final ArrayList<IdleHandler> mIdleHandlers = new ArrayList<IdleHandler>();成员变量，实现一个我们自身 ArrayList，当往里添加IdleHandler时，讲起包装在我们实现的代理IdleHandlerWrapper里，IdleHandlerWrapper主要的工作就是在queueIdle();方法前后加入监控代码，监控queueIdle的执行耗时。
class IdleHandlerWrapper(
val orgIdleHandler: MessageQueue.IdleHandler,
private val callback: (Long) -> Unit
) : MessageQueue.IdleHandler {
override fun queueIdle(): Boolean {
val startTime = System.currentTimeMillis()
val ret = orgIdleHandler.queueIdle()
val costTime = System.currentTimeMillis() - startTime
if (costTime > 2_000) {
callback.invoke(costTime)
}
return ret
}
}
3.2 Native 层面发起的主线程任务耗时监控

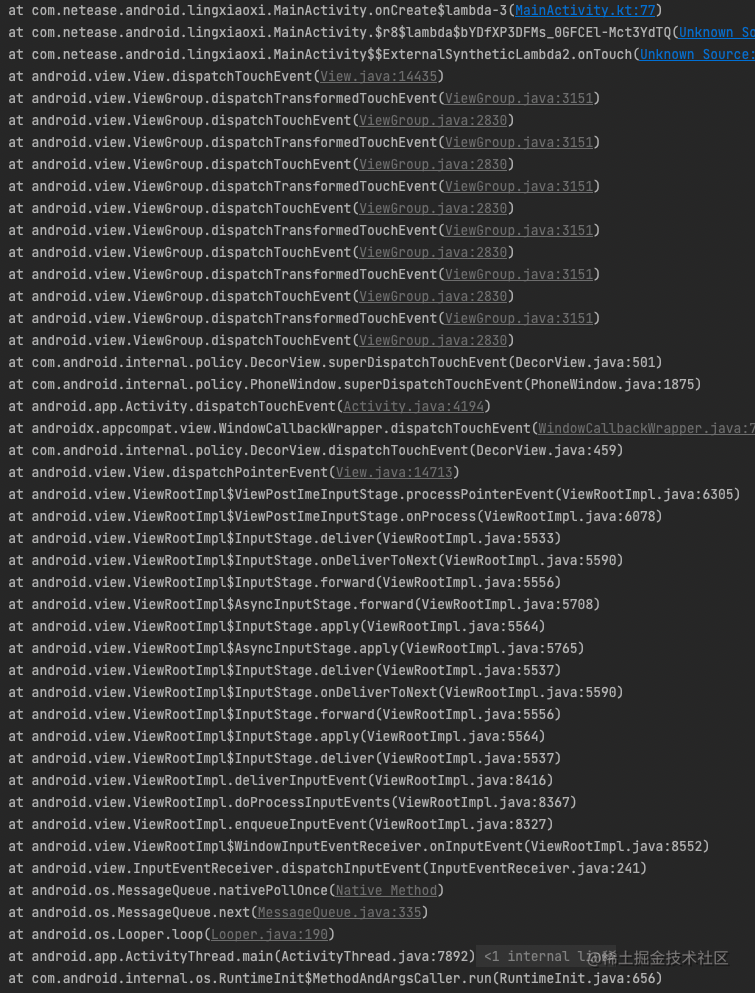

先看一个张图
如上图是一个Activity onTouchEvent（）方法的执行栈，由此可以看出，本次的执行时从MesssageQueue的nativePollOnce处开始执行；并不是我们惯常的 Handler 的dispatchMessage(msg)处执行而来。
究其原因是，native 层把 epoll 唤醒同时调用了 ViewRootImpl 里的InputReceiver.onInputEvent()方法
Looper#loop()
-> MessageQueue#next()
-> MessageQueue#nativePollOnce()
-> NativeMessageQueue#pollOnce() //注意，进入 Native 层
-> Looper.cpp#pollOnce()
-> Looper.cpp#pollInner()
-> epoll_wait()
熟悉 Handler 机制中 epoll 机制的同学知道，当MessageQueue没有执行的时候主线程会堵塞在nativePollOnce()处,被唤醒的时候会从此处执行。注意： 被唤醒并不是一定在 java 层往 MessgeQueue 里插入消息时，native 层也能唤醒，且 native 层在唤醒时也可能会有任务要执行。
/system/core/libutils/Lopper.cpp
int pollInner(int timeoutMillis){
int result = POLL_WAKE;
// step 1，epoll_wait 方法返回
int eventCount = epoll_wait(mEpollFd, eventItems, timeoutMillis);
if (eventCount == 0) { // 事件数量为0表示，达到设定的超时时间
result = POLL_TIMEOUT;
}
for (int i = 0; i < eventCount; i++) {
if (seq == WAKE_EVENT_FD_SEQ)) {
// step 2 ，清空 eventfd，使之重新变为可读监听的 fd
awoken();
} else {
// step 3 ，保存自定义fd触发的事件集合
mResponses.push(eventItems[i]);
}
}
// step 4 ，执行 native 消息分发
while (mMessageEnvelopes.size() != 0) {
if (messageEnvelope.uptime <= now) { // 检查消息是否到期
messageEnvelope.handler->handleMessage(message);
}
}
// step 5 ，执行 自定义 fd 回调
for (size_t i = 0; i < mResponses.size(); i++) {
response.request.callback->handleEvent(fd, events, data);
}
return result;
}
native 第 4 步和第 5 步的都会有任务执行。这些任务执行有可能会回调到 java 层，如TouchEvent事件，传感器事件。
方案
针对这类事件的监控，Matrix 的方案是：通过 PLT Hook，hook libinput.so 中的recvfrom和sendto方法。
鉴于此类事件接触到的比较多的就是TouchEvent和传感器事件，特别是TouchEvent事件，我这里提供一种低成本的监控 TouchEvent 耗时的方案。
设置Window.Callback 代理然后监控
class TouchCostWindowCallback(private val windowCallback: Window.Callback) :
Window.Callback by windowCallback {
override fun dispatchTouchEvent(event: MotionEvent?): Boolean {
val start = System.currentTimeMillis()
val rst = windowCallback.dispatchTouchEvent(event)
val cost = System.currentTimeMillis() - start
// 监控
return rst
}
}
应用层所有的 input 事件都是通过InputEventReceriver接收，然后再经 ViewRootImpl 分发，分发的时候要经过 Window.Callback,利用这一特性实现TouchEvent的监控。
3.3 SyncBarrier 泄漏监控
SyncBarrier 是一种特殊的 Message，其特点是 target 为空，反射拿到 MessageQueue 的成员变量mMessages，通过 message 的 when 和当前时间对比，超过了我们的阈值。
然后再配合发送一个异步消息和同步消息，如果同步消息能够执行，异步消息一直得不到执行，可以判定 Message 的调度没问题，SyncBarrier 产生了泄漏。
解决的方式：可以直接把 SyncBarrier 移除掉。
4 结
-
本文的卡顿监控其实是从主线程耗时角度从一下四个方面进行监控，覆盖主线程里任务的耗时。
- Java 层 Message 调度耗时，通过设置 Looper 的 Printer 监控 java 层 Message 调度执行耗时。
- IdleHanlder 执行耗时，hook MessageQueue 监控 Idlehandler 的耗时。
- native 层主线程任务耗时。
- SyncBarrier 泄漏监控
-
这个信息是让我们有数可依量化【卡顿】这一主观指标变得更为【客观】。
-
同时，这个信息对于我们三板斧的【ANR 监控】有非常重要的参考意义。
-
本文涉及的实现的代码以上传至 github https://github.com/drummor/GetHandsDirty
